機能

引き戸の引き力調整 面倒なカバーの取り外しは要りません。ダイアル操作により閉まり速度の微調整が簡単にできます。 出荷状態から左回転（反時計回り）はしないでください。
■正常に閉める為の設定 10cm程開けた引き戸が、完全に閉まるまでダイヤルを右方向に回し調節します。	■引き力を強くする 右方向（赤矢印）に回します。 ※閉じる速度の上げすぎに注意してください。	■引き力を弱くする 引き力が強い状態の場合は特にしっかりとダイヤルを掴み、 ダイヤルを軽く慎重に押しこみながら、左方向（青矢印）に回します。 逆方向の戻しすぎに注意。

▲ページのトップへ

仕様

サイズ	幅：136mm X 高さ：90mm X 奥行：65mm
重量	465g
引き幅	1,200mm
対象引き戸	重量 / 25kg以下 引き力 / 0.2〜0.7kg
耐久性	20万回クリア

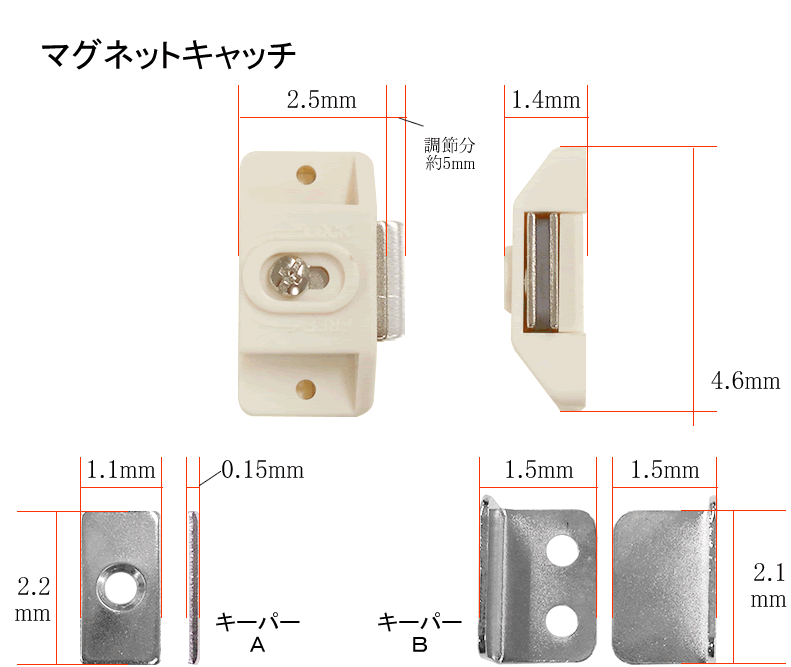

その他	左右兼用（左右引き関係なく取付できます） 全開ストッパー付き（マグネットキャッチ・キーパー）

▲ページのトップへ

取付

＜取り付け完了まで＞
・ダイヤルを回転させないでください
・ワイヤーを引き出さないでください
多種多様な取り付けに対応(→取り付けについて を見る）

 Ｖレール、吊り戸、戸車の引き戸にご使用いただけます。
　（但し引き力は0.2〜0.7ｋｇ。戸の重量が２５ｋｇ以下の引き戸。また甲丸レールや平型の敷居はレールや溝の摩耗・歪み等の影響を受けやすく、クローザーが動作しなくなる事が多いです。定期的なレールのメンテナンスが必要となります。）
　内装引き戸から玄関引き戸（アルミ製・木製）まで対応しています。

ドライバー１本で簡単に取り付けできます(取付時間約５分）

 プラスドライバーで簡単に取り付けできます。取り付け位置は付属の型紙で決まります。

作業はたったこれだけ！

戸枠にビス2本を使い、本体のフタを取り付ける。		フタの上から覆いかぶせるようにして、クローザー本体をビス4本で取り付ける。		図のようにして、引き戸にフック取付金具をビス2本で取り付ける。		フックを取り付けネジで固定し、本体のワイヤーを延ばしてかければ完成。
取付手順書（PDF）はこちら

PDF図面

1. ガラス戸に取り付ける場合は、ガラスの範囲にご注意ください。(→取り付けについて を見る）
2. 長年使用されている引き戸の場合は戸車の清掃、給油、又、必要に応じて戸車(ベアリング入）交換をしてください。
   レールも障害の有る傷や曲がりは修理、又は、交換が必要です。
3. 戸枠やケーシング(飾り枠）の形状や取付けスペースがない場合は取り付けできない場合があります。
4. 雨や水が直接かかる場所には使用できません。（防水仕様ではありません。）
5. 玄関引き戸にご使用の際は定期的に、砂やチリの掃除が必要です。
6. 水分の凍りつくような環境下、40℃以上にあがる環境下ではお使いいただけません。
7. 戸袋タイプのように引き戸を収納する場合は取り付けできません。

▲ページのトップへ

外形図
