Vローラ・戸車タイプ（レール付き）用 内蔵タイプ 商品詳細

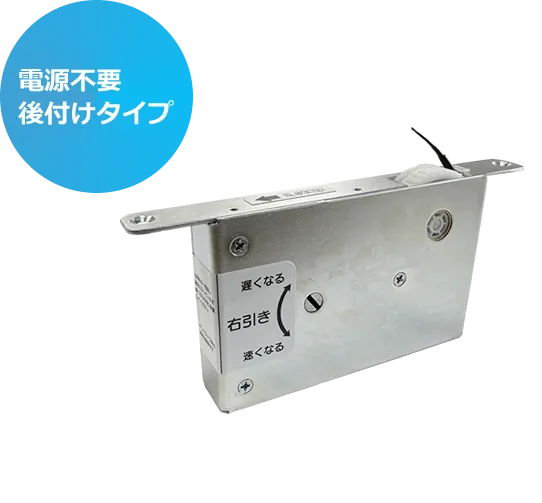

引き戸クローザー UC-0020
引き戸メーカーのVローラ・戸車タイプ（レール付き）引き戸や、汎用のVレール、戸車等下レールを使用した引き戸を自閉式にしたい場合に利用できます。
引き戸にクローザーを取り付けるための掘り込みを入れる事で取り付けできます。
仕様、取付条件をご確認のうえご検討下さい。
仕様
機能
・標準引き戸に内臓可能な超薄型クローザー
自閉式引き戸の場合は専用引き戸枠が必要のため割高ですが、UC-0020は標準引き戸や戸枠を仕様できます。内蔵タイプの為見た目がきれいに仕上がります。
・ゆっくりした閉まりを設定できます
お年寄りの方、小さなお子様にも楽に通れるゆっくりした閉まり速度にできます。
・全開状態で保持できる引き戸のストッパーをオプションで用意しています
掃除や介護用ベッドの出入りなど、全開を保持しておきたい場合に使用します。
ワンプッシュでストッパーを解除できるタイプと安価な固定タイプがございます。
ストッパーは必要な方は、本体注文時にオプションでご選択ください。
仕様
| サイズ |
幅：124mm X 高さ：79mm X 厚さ：22.2mm |
| 引き幅 |
1,100mm以下 |
| 引き戸重量 |
25kg以下 |
| 引き力 |
0.1～0.7kg |
| 引き戸の方向 |
左右兼用 |
| 耐久性 |
20万回連続開閉試験をクリア |
| 安全機能 |
ワイヤに必要以上の力がかかった場合の保護機能付き |
| オプション |
UC-0020-OP1（ワンプッシュ解除式全開ストッパー)
UC-0020-OP2（固定式全開ストッパー）
>>画像を見る |
|
※クローザーは引き戸に掘り込み加工をして取付します。
※引き戸重量が25kg以下であっても 引き力が0.7ｋｇ以上になる場合があります。
必ず引き力を確認してお使い下さい。
引き力確認はこちら |
- 工場での連続開閉試験は20万回実施しております。使用頻度を考慮してお使い下さい。
- 屋外仕様の引き戸には使用しないで下さい。（防水仕様ではありません）
- ワイヤー固定部の隙間確保（10ｍｍ以上）が必要ですので図面を確認し、φ12mmの座ぐり加工を行ってください。
- 取り付け終了まで引き力調整はしないで下さい。故障の原因になります。
- お風呂場などの水回り、雨水の掛かる場所での使用は耐久上の問題があります。
外観図
取付方法
引き戸の全開状態をキープする為のストッパーもございます
ワンプッシュ解除式全開ストッパー
 |
固定式全開ストッパー
 |
ワンプッシュタイプ（UC-0020-OP1）は、扉の固定を解除する場合、押しても、引いても解除ができる構造になっております。
※引き戸に加工をしてマグネットキャッチを埋め込みます。
キーパーを縦枠に取付ます。 |
固定式タイプ（UC-0020-OP2）ですが、扉を全開にしますと、 マグネットで固定されますので、固定を解除するには、戸を引いて解除いたします。
※引き戸と縦枠に、部品をネジで止めるだけ。 |
| ￥２，２００（税込） |
￥７７０（税込） |
